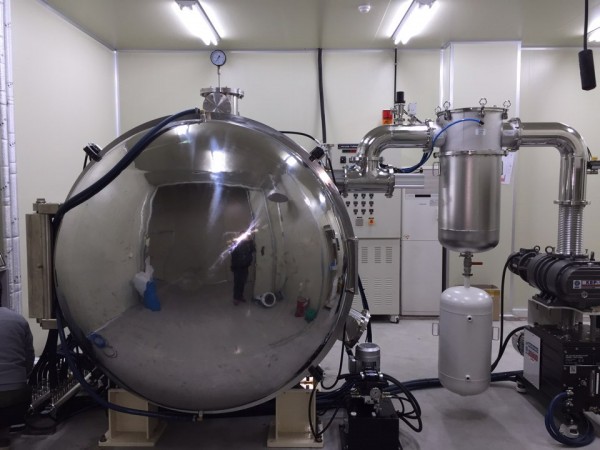

진공분위기 전기로(진공로/진공퍼니스) model VF-1180FL
<제품설명> : 판매완료
리튬 2차 전지 제작에 필요한 리튬 파우더를 생산하기위한 장비인 진공로(진공퍼니스).
진공분위기하에 가열하는 동안 수분이 발생하여 이 수분을 계속적으로 뽑아 내며 포집하기
위해 수분 트랩(water trap)장치가 포함된 진공로(진공퍼니스).
- 사 양 -
1. CHAMBER
① 형 태 : 원형의 전면도어 열림
② SIZE(mm) : Appr. Ø1900 X 1300L
③ 재 질 : SUS304
⑴ 내측 챔버
⑵ 경판 두께
④ 전극포트 : 3EA
⑤ 진공펌핑포트 : 6 INCH
⑥ By-Pass V/V : 초기 작은 V/V로 배기 후 큰 V/V로 변환
⑦ 내부 감시창 : 2EA
⑧ Working Zone : Appr. 800mmW x 800mmD x 800mmH
⑨ Water Jacket Base Flange
⑩ 유압식 도어 클램프
⑪ Power Feedthrough, Thermocouple Port & Heater fix bracket set
⑫ Water Trap : Filter 교체용(청소 후 재 사용)
⑬ Chamber Polishing(내외경 폴리싱)
2. 진공 배기장치
① OIL ROTARY PUMP
⑴ 펌핑스피드 : 3500 L/min
⑵ 도달진공도 : 5x10-3Torr
⑶ 220V, 4P, 60HZ
⑷ MAKER : KODIVAC
② BOOSTER PUMP
⑴ 펌핑스피드 : 20000 l/min(1200 m^3/hr)
⑵ 도달진공도 : 5X10-3Torr
⑶ 220V, 3P, 60HZ 4Kw
⑷ MAKER : KODIVAC
③ VALVE
⑴ MAIN VALVE 6-INCH (PNEUMATIC)
⑵ AUTO VENT VALVE NW-25 (PNEUMATIC)
⑶ BYPASS VAVLE NW-40 (PNEUMATIC)
3. HEATER SYSTEM
① WOKE ZONE : 800 X 800 X 800
② MATERIAL : GRAPHITE
③ SHIELD : REGID FELT
④ TEMP MAX : 1200℃, WORK TEMP. : 1100℃
⑤ T/C "K"-TYPE
⑥ 콘트롤러(온도 & 진공) : Graphic recorder 일체형, 5 loops Programable Controller 40 pattern x 600 segments, 7.5" touch 조작 패널
⑦ 승온속도 분당 5℃
⑧ 온도편차 : 분당 8℃
⑨ 파워트랜스 : 3상 175KVA

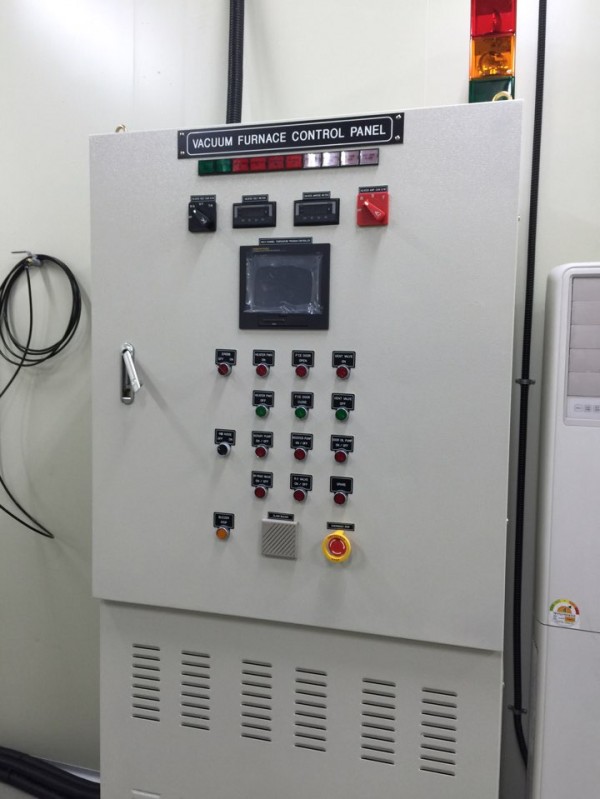

4. CONTROL PANEL COMPONENT
① VACUUM GAUGE(온도 일체형 Touch Panel)
⑴ RANGE : 7.6x102Torr ~ 1.0x10-3Torr
⑵ Pirani Vacuum Guage
② TEMP T/C
⑴ K-TYPE RANGE : 1200℃
③ 진공펌프 작동 스위치(수동시)
⑴ 로타리펌프 스위치
⑵ BOOSTER 스위치
⑶ 각 진공 밸브 스위치
④ 비상부저음
⑴ 동작 3색 경광등 부착
⑵ 냉각수, 가스, 에어 등 비상 알람시 부저음 발생
⑶ 비상스위치 누름-장비 셧 다운
