단열창호제작용 진공로60181835VSFL
<제품설명>
건물의 유리창호로의 열전달을 최소화하여 에너지 세이빙 목적으로 제작됨.
판유리 2장 갭에 있는 공기를 최단시간에 고진공도(10-7 torr)까지 뽑아서 열전달율을
최소화는 제품으로 유리를 가열하면서 공기를 뽑아내는 진공로(진공퍼니스).
사 양
. 형 태 : Front Loading Type Furnace(판넬 분리형)
. 용 도 : 고진공(10-7 torr)까지 최단시간에 도달하기 위해 유리창호를
가열하면서 공기를 빼주는 장비
. 최 대 온 도 : 400도
. 최고 사용 온도 : 300도
. 로 내부크기 : Appr. 1800mmW x 1800mmD x 350mmH(STS304)
. 제품 적재용 지그 내부 크기 : 1600mmW x 1600mmD x 250mmH(1단)
. 제품 받침 : Quartz tube with STS304 bar
. 제품 외형 크기 : Appr. 1600mmW x 1600mmD x 50mmH(80Kg)
. 열 원 : 전기가열식
. 발 열 체 : Kantahl A1 heating element, Pipe heater type(3 sides
heating, 좌우측벽면 & 뒤벽면)
. 온 도 조절기 : Yokogawa UT-35A, PID control
. 온도감지방식 : Thermocouple Type "K"
. Power Control : SCR, 380V, 3 Phase, 75A
. 내 화 재 : 1260도용 Ceramic Fiber Blanket
. 전 원 : 380V, 3 Phase, 60Hz
. 최대소비전력 : 38 Kw
. Front door : 양문 타입, 힌지 부착(수동작업)
. Door Seal : 세라믹 로프
. Vent에 수동 볼 밸브 부착
. Frame : SS41 Channel
. Case : SS41 & Painting

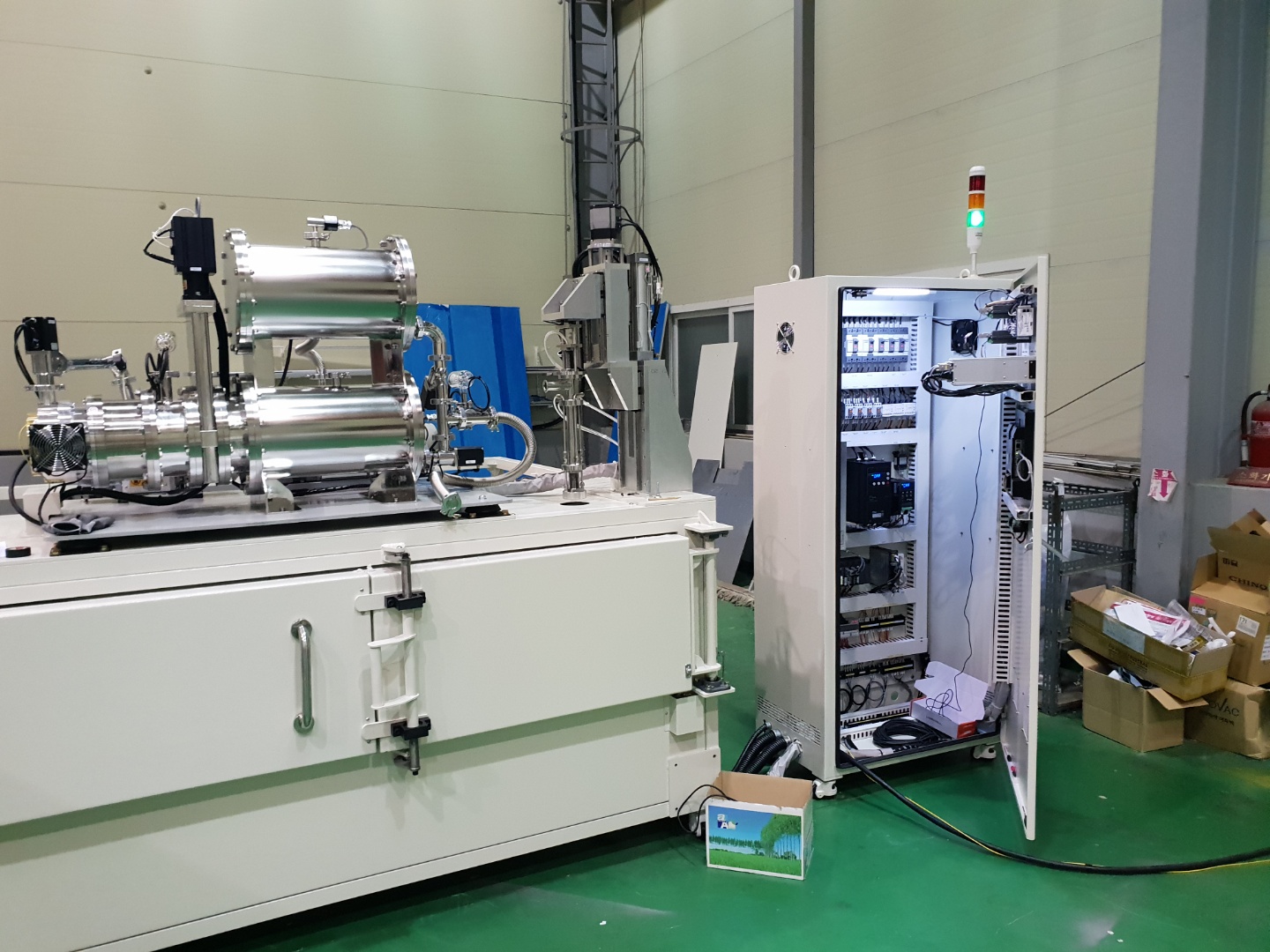

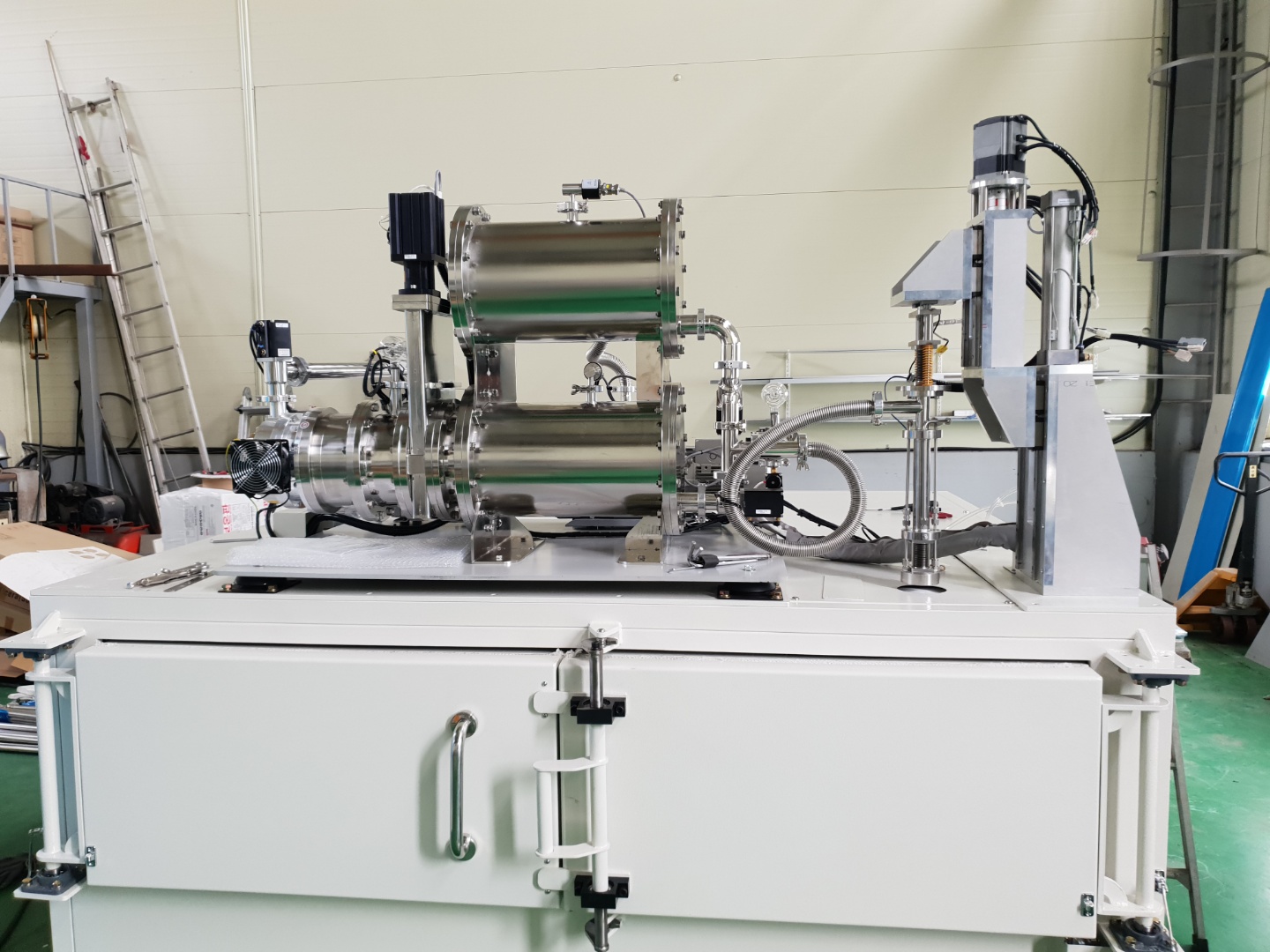

. Vacuum System : Heating unit, vacuum unit, compressure unit,
상하 이송 유닛
